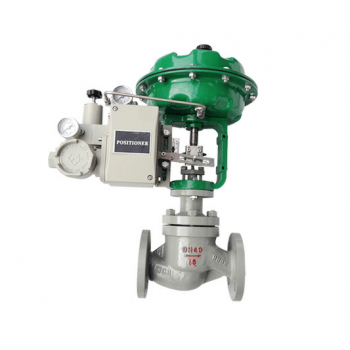

点击图片查看原图 上海意威阀门有限公司专业ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
主要零件材料
|
零件名称
|
材料
|
温度范围
|
|
阀体上阀盖
|
HT200
|
-20～200℃
|
|
WCB
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜 盖
|
A3
|
|
主要技术参数和性能指标
1、调节机构主要技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||||
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|||
|
额定流量
系数Kv |
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
||
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|||
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
||||||||||||||||||
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|||||||||||||
|
流量特性
|
直线、等百分比、快开型
|
||||||||||||||||||
|
介质温度℃
|
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
|
||||||||||||||||||
|
法兰尺寸
|
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
|
||||||||||||||||||
|
法兰形式
|
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
|
||||||||||||||||||
|
阀体
材质
|
PN
(MPa) |
0.6,1.6
|
HT200、WCB(ZG230-450)
|
||||||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
||||||||||||||||||
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
||||||||||||||||||
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
||||||||||||||||||
|
可调比R
|
50:1
|
||||||||||||||||||
|
气源接头
|
M16×1.5
|
||||||||||||||||||
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
2、执行机构主要技术参数
|
型号
|
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围KPa
|
20～100(标准):40～200;
80～240; 20～60; 60～100 |
||||
3、性能指标
|
项目
|
指标值
|
项目
|
指标值
|
||||
|
基本误差%
|
不带定位器
|
±5.0
|
始终点
偏差% |
气关
|
不带定位器
|
始点
|
±5.0
|
|
带定位器
|
±1.0
|
终点
|
±2.5
|
||||
|
回差%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
||
|
终点
|
±1.0
|
||||||
|
带定位器
|
≤1.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
||
|
终点
|
±5.0
|
||||||
|
死区%
|
不带定位器
|
≤3.0
|
带定位器
|
始点
|
±1.0
|
||
|
终点
|
±1.0
|
||||||
|
带定位器
|
≤0.4
|
允许泄漏量L/h
|
1×10-4×阀额定容量
|
||||
|
额定行程偏差%
|
±2.5
|
||||||
注：本产品执行GB/T4213-92国家标准。
