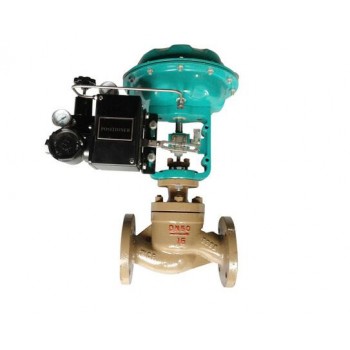

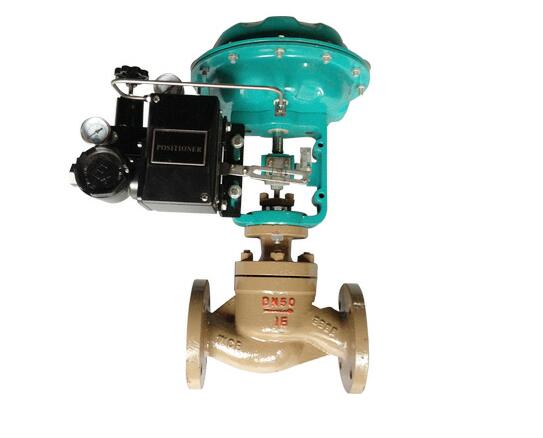

点击图片查看原图ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新 代通用调节阀产品。它适用于 般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
主要零件材料
|
零件名称
|
材料
|
温度范围
|
|
阀体上阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-40～600℃
|
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜 盖
|
A3
|
|
主要技术参数和性能指标
调节机构主要技术参数
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
||||
|
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产 |
|||
|
额定流量
系数Kv |
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
|
|||||||||
|
流量特性
|
直线、等百分比、快开型
|
|||||||||||||||
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|||||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|||||||||||||||
|
阀体材质
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
|
阀体型式
|
直通单座铸造球型阀
|
|||||||||||||||
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|||||||||||||||
|
可调比R
|
50:1
|
|||||||||||||||
|
气源接头
|
M16×1.5
|
|||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定
执行机构主要技术参数
|
型 号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围KPa
|
20～100(标准)；40～200；80～240；20～60；60～100
|
|||
性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
||||
|
基本误差％
|
不带定位器
|
±5.0
|
始
终 点 偏 差 ％ |
气关
|
不带定位器
|
始点
|
±5.0
|
|
|
终点
|
±2.5
|
|
||||||
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
|||
|
终点
|
±1.0
|
|
||||||
|
回差％
|
不带定位器
|
3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
|
|
终点
|
±5.0
|
|
||||||
|
带定位器
|
1.0
|
带定位器
|
始点
|
±1.0
|
|
|||
|
终点
|
±1.0
|
|||||||
|
死区％
|
不带定位器
|
3.0
|
|
|||||
|
带定位器
|
0.4
|
允许泄漏量L/h
|
1×10-3×
阀额定 容量 |
|
||||
|
|
|
|
|
|||||
注：本产品执行GB/T4213-92国家标准。
允许压差
|
开关
方式 |
执行
机构 型号 |
弹簧
范围 KPa |
气源
压力 KPa |
需
要 附 件 |
公称通径（阀座直径）mm
|
|||||||
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|||||
|
气
关 |
ZHA-22
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
3.00
6.4 6.4 |
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
2.25
6.4 6.4 |
1.95
6.4 6.4 |
|
|
|
|
|
|
|
ZHA-34
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
2.36
6.4 6.4 |
2.04
6.4 6.4 |
1.67
6.4 6.4 |
|
|
|
|
ZHA-45
|
20～100
20～100 40～200 |
0.14
0.25 0.40 |
-
P P或R |
|
|
|
|
|
|
1.41
6.4 6.4 |
1.14
6.4 6.4 |
|
|
气
开 |
ZHA-22
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
1.5
4.5 6.4 |
|
|
|
|
|
|
|
ZHA-23
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
1.13
3.38 6.40 |
0.98
2.93 6.4 |
|
|
|
|
|
|
ZHA-34
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
1.18
3.54 6.4 |
1.02
3.06 6.4 |
0.84
2.51 5.85 |
|
|
|
|
ZHA-45
|
20～100
40～200 80～240 |
0.14
0.25 0.40 |
-
P或R P |
|
|
|
|
|
|
0.71
2.12 4.94 |
0.57
1.71 4.00 |
|
