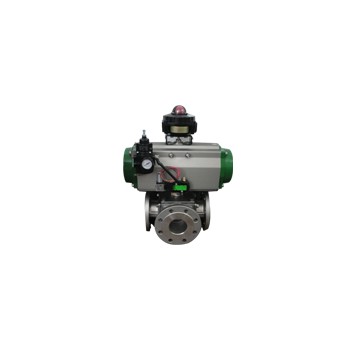

点击图片查看原图◇简述
法兰三通球阀，采用了防火、防静电、阀杆防爆出装置技术，可适用多种恶劣场合选型。球阀 体式连接，无须另配支架，减少了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节约了空间。
※ 防火、防静电设计
※ 阀杆防爆出装置
※ 钢球上设计有压力平衡孔
※ 双层阀杆填料与两片碟型弹片装置
※ 阀体上设计清洁阀腔的装置
◇型号编制表
|
阀门类型 |
通径 |
压力等 |
密封材质 |
阀体材质 |
阀芯材质 |
结构形式 |
执行机构型号 |
连接方式 |
|
GKV-243 |
1 DN |
1 PN |
P(PTFE) |
A碳钢 |
A 304 |
1 二通 |
1 电动 |
B(对焊式） |
|
GKV-243 |
2 ANSI |
2 CLASS |
E(合金） |
B 304 |
B 316 |
2 三通 |
2 气动 |
C(插焊式） |
|
|
|
3 K |
|
C 316 |
C 其它 |
|
3 电动调节 |
D(法兰式） |
|
|
|
|
|
D 其它 |
|
|
4 气动调节 |
|
◇参数
|
空气驱动 |
压缩空气 4-6bar(可带手轮) |
|
公称通经 |
15～200mm |
|
公称压力 |
1.6～6.4Mpa |
|
适用温度 |
-20～+200℃ |
|
连接方式 |
法兰 |
|
阀结构 |
三通 L、三通T |
|
阀体材质 |
316L、316、304、碳钢 |
|
阀芯材质 |
316L、316 |
|
密封材质 |
PTFE、合金 |
|
适用介质 |
气体、水及油类等 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
◇标准
