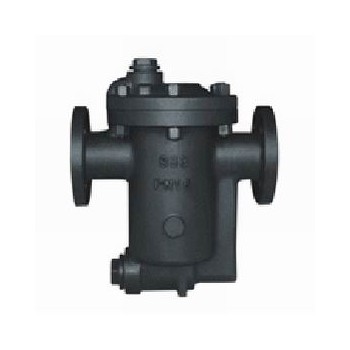

法兰倒吊桶式蒸汽疏水阀
上海意威阀门专业生产倒吊桶式蒸汽疏水阀,法兰倒吊桶式蒸汽疏水阀,铸钢法兰倒吊桶式蒸汽疏水阀,碳钢法兰倒吊桶式蒸汽疏水阀,CS4H法兰倒吊桶式蒸汽疏水阀
法兰倒吊桶式蒸汽疏水阀产品介绍
"倒吊（置）桶式蒸汽疏水阀是机械型蒸汽疏水阀中 坚固的疏水阀之 ，它的优点是：不怕水击，能连续排不冷凝气体，抗污性能好； 高背压≤80%，所有内件都是不锈钢制造，耐磨损、抗腐蚀；球形阀心和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到 佳工作效率。倒吊（置）桶式蒸汽疏水阀的阀座处于水密封的保护下，工作时无活蒸汽泄漏，节能效果好。
它适用于石油、化工、印染、造纸等工业蒸汽加热设备和蒸汽管网的阻汽排水。 |
|
法兰倒吊桶式蒸汽疏水阀工作原理 倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是 个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有 小孔，能自动排空气，当 部份蒸汽从小孔排出，另 部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。 |
|
法兰倒吊桶式蒸汽疏水阀型号、规格、外型尺寸表 |
|
型 号
|
通径
m m |
大疏水量 （kg/h） |
连接方式
|
材料
|
外形尺寸
|
|||
|
L
|
H
|
h
|
W
|
|||||
|
（881）
CS15Y-16C-Ⅰ CS15Y-25C-Ⅰ |
15
|
50--400
|
螺纹
|
WCB
|
128
|
176
|
106
|
98
|
|
20
|
128
|
176
|
106
|
98
|
||||
|
25
|
128
|
176
|
106
|
98
|
||||
|
（882）
CS15Y-16C-Ⅱ CS15Y-25C-Ⅱ |
15
|
120--900
|
螺纹
|
WCB
|
166
|
236
|
138
|
150
|
|
20
|
166
|
236
|
138
|
150
|
||||
|
25
|
166
|
236
|
138
|
150
|
||||
|
（883）
CS15Y-16C-Ⅲ CS15Y-25C-Ⅲ |
25
|
300--1860
|
螺纹
|
WCB
|
198
|
306
|
186
|
182
|
|
32
|
198
|
306
|
186
|
182
|
||||
|
40
|
198
|
306
|
186
|
182
|
||||
| （884） CS15Y-16C-Ⅳ CS15Y-25C-Ⅳ |
32 | 900-3000 | 螺纹 | WCB | 230 | 368 | 220 | 203 |
| 40 | 230 | 368 | 220 | 203 | ||||
| 50 | 230 | 368 | 220 | 203 | ||||
|
（881F）
CS45Y-16C-Ⅰ CS45Y-25C-Ⅰ |
15
|
50—400
|
法兰
|
WCB
|
160
|
176
|
106
|
98
|
|
20
|
160
|
176
|
106
|
98
|
||||
|
25
|
160
|
176
|
106
|
98
|
||||
|
（882F）
CS45Y-16C-Ⅱ CS45Y-25C-Ⅱ |
15
|
120—900
|
法兰
|
WCB
|
210
|
230
|
138
|
150
|
|
20
|
210
|
230
|
138
|
150
|
||||
|
25
|
210
|
230
|
138
|
150
|
||||
|
（883F）
CS45Y-16C-Ⅲ CS45Y-25C-Ⅲ |
25
|
300--1860
|
法兰
|
WCB
|
260
|
306
|
186
|
182
|
|
32
|
260
|
306
|
186
|
182
|
||||
|
40
|
260
|
306
|
186
|
182
|
||||
|
50
|
260
|
306
|
186
|
182
|
||||
| （884F） CS45Y-16C-Ⅳ CS45Y-25C-Ⅳ |
32 | 900-3000 | 法兰 | WCB | 290 | 368 | 220 | 203 |
| 40 | 290 | 368 | 220 | 203 | ||||
| 50 | 290 | 368 | 220 | 203 | ||||
| （1810） CS15Y-16P-Ⅰ |
15-25 | 50-400 | 螺纹 | 304/316 | 120 | 183 | 160 | 80 |
| （1810F） CS45Y-16P-Ⅰ |
15-25 | 50-400 | 法兰 | 304/316 | 150 | 218 | 160 | 80 |
